The UKFL3 bearing unit with a diamond-shaped housing is a larger-sized model. The mounting holes in the diamond-shaped housing are compatible with standard installation dimensions, and the unit is securely positioned using a set screw locking mechanism. Featuring high load-carrying capacity, excellent self-aligning precision, and durable dust-proof seals, it is suitable for heavy-duty standard applications in large and medium-sized machinery, conveyor lines, mining equipment and agricultural machinery. It is easy to install and offers broad compatibility.

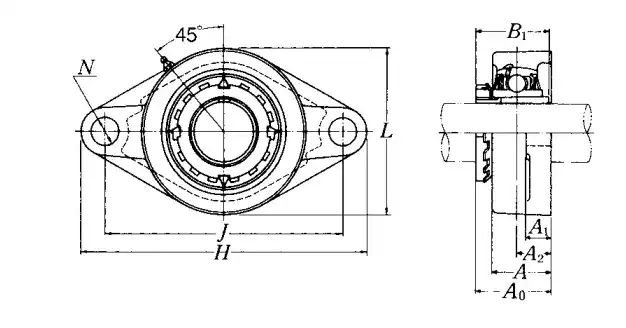

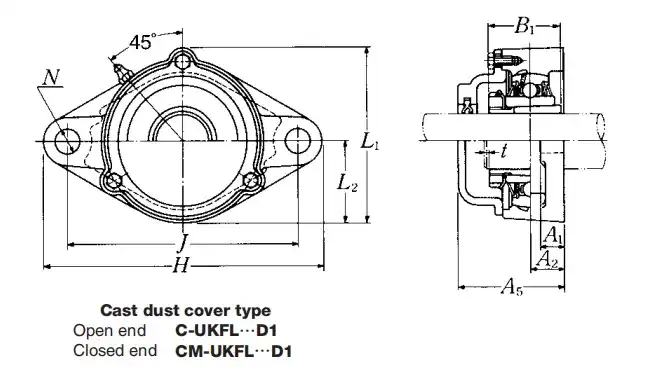

| Unit Number | Nominal Dimensions (mm) | Bolt Dimensions (mm) | Bearing Number | Housing Number | Cast Iron Dust Cover Type Unit Number | Unit Weight (kg) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | J | A2 | A1 | A | N | L | A0 | B1 | T | A5 | L1 | L2 | UKFL | C(CM) | |||||
| UKFL328D1;H2328X | 125 | 600 | 500 | 75 | 60 | 125 | 51 | 400 | 146.5 | 131 | 6 | 192 | 410 | 200 | M45 | UK328D1;H2328X | FL328D1 | C(CM)-UKFL328D1;H2328X | 82 |
| UKFL326D1;H2326X | 115 | 550 | 460 | 65 | 50 | 115 | 47 | 360 | 133 | 121 | 6 | 178 | 376 | 180 | M42 | UK326D1;H2326X | FL326D1 | C(CM)-UKFL326D1;H2326X | 58 |
| UKFL324D1;H2324X | 110 | 520 | 430 | 65 | 48 | 110 | 47 | 330 | 130 | 112 | 5 | 172 | 342 | 165 | M42 | UK324D1;H2324X | FL324D1 | C(CM)-UKFL324D1;H2324X | 47 |
| UKFL322D1;H2322X | 100 | 470 | 390 | 60 | 42 | 96 | 44 | 300 | 121 | 105 | 5 | 160 | 315 | 150 | M39 | UK322D1;H2322X | FL322D1 | C(CM)-UKFL322D1;H2322X | 34 |
| UKFL320D1;H2320X | 90 | 440 | 360 | 59 | 40 | 94 | 44 | 270 | 115.5 | 97 | 5 | 154 | 280 | 135 | M39 | UK320D1;H2320X | FL320D1 | C(CM)-UKFL320D1;H2320X | 26 |
| UKFL319D1;H2319X | 85 | 405 | 330 | 59 | 40 | 94 | 41 | 250 | 111.5 | 90 | 5 | 149 | 260 | 125 | M36 | UK319D1;H2319X | FL319D1 | C(CM)-UKFL319D1;H2319X | 22 |
| UKFL318D1;H2318X | 80 | 385 | 315 | 44 | 36 | 76 | 38 | 235 | 94 | 86 | 5 | 129 | 247 | 118 | M33 | UK318D1;H2318X | FL318D1 | C(CM)-UKFL318D1;H2318X | 18 |
| UKFL317D1;H2317X | 75 | 370 | 300 | 44 | 32 | 74 | 38 | 220 | 92 | 82 | 5 | 127 | 234 | 110 | M33 | UK317D1;H2317X | FL317D1 | C(CM)-UKFL317D1;H2317X | 15 |
| UKFL316D1;H2316X | 70 | 355 | 285 | 38 | 32 | 68 | 38 | 210 | 84 | 78 | 4 | 116 | 222 | 105 | M33 | UK316D1;H2316X | FL316D1 | C(CM)-UKFL316D1;H2316X | 13 |
| UKFL315D1;H2315X | 65 | 320 | 260 | 39 | 30 | 66 | 35 | 195 | 81.5 | 73 | 4 | 114 | 210 | 98 | M30 | UK315D1;H2315X | FL315D1 | C(CM)-UKFL315D1;H2315X | 9.9 |
| UKFL313D1;H2313X | 60 | 295 | 240 | 33 | 25 | 58 | 31 | 175 | 71.5 | 65 | 4 | 103 | 189 | 88 | M27 | UK313D1;H2313X | FL313D1 | C(CM)-UKFL313D1;H2313X | 7.4 |
| UKFL312D1;H2312X | 55 | 270 | 212 | 33 | 22 | 56 | 31 | 160 | 69.5 | 62 | 4 | 100 | 175 | 80 | M27 | UK312D1;H2312X | FL312D1 | C(CM)-UKFL312D1;H2312X | 5.7 |
| UKFL311D1;H2311X | 50 | 250 | 198 | 30 | 20 | 52 | 25 | 150 | 64 | 59 | 4 | 92 | 162 | 75 | M22 | UK311D1;H2311X | FL311D1 | C(CM)-UKFL311D1;H2311X | 4.6 |
| UKFL310D1;H2310X | 45 | 240 | 187 | 28 | 19 | 48 | 25 | 140 | 60.5 | 55 | 3 | 88 | 152 | 70 | M22 | UK310D1;H2310X | FL310D1 | C(CM)-UKFL310D1;H2310X | 4.1 |
| UKFL309D1;H2309X | 40 | 230 | 177 | 25 | 18 | 44 | 25 | 125 | 54.5 | 50 | 3 | 80 | 135 | 62 | M22 | UK309D1;H2309X | FL309D1 | C(CM)-UKFL309D1;H2309X | 3 |
| UKFL308D1;H2308X | 35 | 200 | 158 | 23 | 17 | 40 | 23 | 112 | 50 | 46 | 3 | 76 | 122 | 56 | M20 | UK308D1;H2308X | FL308D1 | C(CM)-UKFL308D1;H2308X | 2.2 |
| UKFL307D1;H2307X | 30 | 185 | 141 | 20 | 16 | 36 | 23 | 100 | 45.5 | 43 | 3 | 68 | 110 | 50 | M20 | UK307D1;H2307X | FL307D1 | C(CM)-UKFL307D1;H2307X | 1.8 |
| UKFL306D1;H2306X | 25 | 180 | 134 | 18 | 15 | 32 | 23 | 90 | 40.5 | 38 | 2 | 60 | 101 | 45 | M20 | UK306D1;H2306X | FL306D1 | C(CM)-UKFL306D1;H2306X | 1.5 |
| UKFL305D1;H2305X | 20 | 150 | 113 | 16 | 13 | 29 | 19 | 80 | 37 | 35 | 2 | 56 | 86 | 40 | M16 | UK305D1;H2305X | FL305D1 | C(CM)-UKFL305D1;H2305X | 1 |
